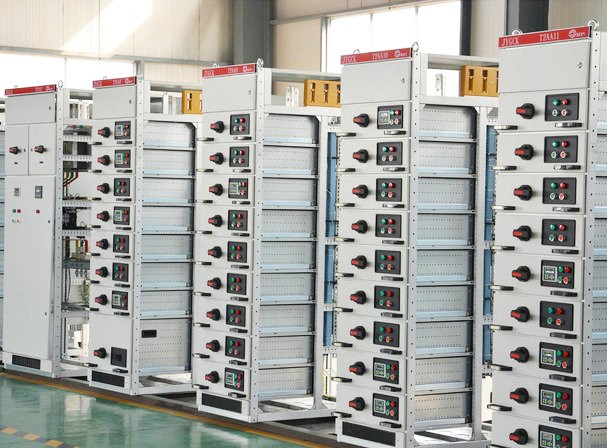

GCK低壓抽出式開關柜介紹：
GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）兩部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，大工作電壓至660V，大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明燈配電設備的電能轉換分配控制之用。
■ 產品特點：
本系列產品具有分斷能力高，動熱穩定性好，結構先進、合理，電氣方案切合實際，系列性通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC439NEMAICS2-322標準，也符合GB7251-87《低壓成套開關設備》國家標準和ZBK360001-89《低壓抽出式成套開關設備》專業標準。
■ 使用環境條件：
1、海拔不超過2000mm
2、周圍空氣溫度不高于+40℃，并且24小時內平均溫度不高于+35℃，周圍空氣溫度不低于-5℃。
3、大氣條件：空氣清潔，現對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。
4、沒有火災、爆炸危險、嚴重污染、化學腐蝕機劇烈震動的場所。
5、與垂直面傾斜不超過5度。
6、本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內（不超過24小時）不超過+70℃；7、如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
開關柜的主要技術參數：

■ 結構特征：
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘堅固互相連接成基本框架，再接需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
1、柜架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2、杠架及零部件安裝孔按模數E=200mm變化；
3、內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，MB系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。
在一般情況下，PC單元帶有翻排的主電路（包括母聯），額定電流在630A~1600A時，占據一個外形尺寸為800*1000*2200（寬*深*高）的柜體。沒有翻排的主電路占據一個外形尺寸為800*800*2000（寬*深*高）的柜體，額定電流在1600A~3150A時，占據一個外形尺寸為1000*800*2200（寬*深*高）的柜體。
動力中心（PC）饋電柜結構與進線柜相似，饋電電流在630A~1600A時，一個1000*1000*2200（寬*深*高）的柜體可裝二個回路，為上下布置安裝。
5、電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出現區域，柜體外形尺寸為800*500*2200（寬*深*高），當柜體為離墻安裝時，柜體深度為600mm，電纜出現區在柜體的外形尺寸為600*800（1000）*2000（寬*深*高），柜體深度有800和1000兩種，我們建議用戶選擇1000深的柜體，以與PC深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關合閘位置時門打不開，并且操作機構可采用外掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬松分隔，抽屜具有良好的互換性，并且有工作位置、試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可接動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
7、在電容補償、計量等固定式方案的柜體和抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式與固定式柜體能夠并排使用。
8、母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線、水平母線額定電流在1250A以上時采用雙母線柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安浚Ｗo母線（PB）設置在柜底部，并與柜體的隔板、門相連，從而保證了接地連續性。
9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
10、柜體外殼防護等級為IP40.
■ 訂貨須知：
1、一次回路方案編號、設備型號、容量及單線系統圖；2、二次回路原理圖如用戶未提供要求，制造廠按標準提供；3、開關柜的排列圖和配電室平面布置圖；
4、主母線規格未提供要求時制造廠按標準提供；
5、開關柜表面顏色（制造廠家標準顏色為：淺豆色）；6、用戶有其他要求協商解決。
■ 特別提示：
本產品在安裝時，柜與柜之間的水平線應該連接牢固可靠本產品的門與主開關有聯鎖功能，即只有在斷電的情況下門才可以打開，本產的其他側面為螺釘封板，與主開關沒有聯鎖功能，故請用戶在拆開本產品側板檢修時，務必斷開電源非專業人員模擬請勿打開柜體維護檢修。
